Z–профіль. З'єднання профілів ЛСТК в багатопролітну схему

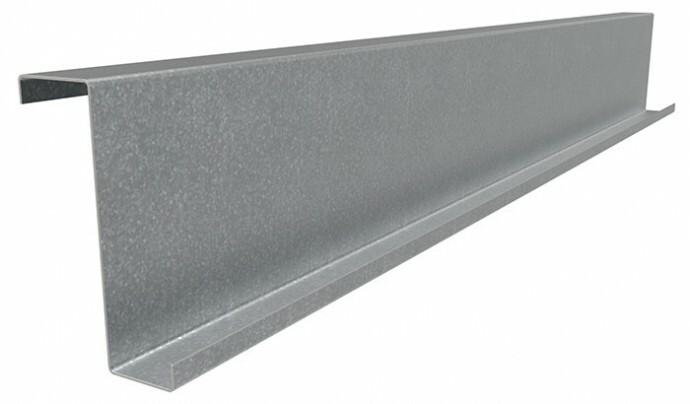

Z-профіль — основний вид профілів для монтажу в якості прогонів покриття для покрівель, завдяки своїй формі може застосовуватися на покрівлі в багатопролітній схемі. Холоднокатані оцинковані Z-прогони виготовляються з гарячеоцинкованої листової сталі марки S350 GD товщиною від 1,5 до 3,0 мм. Стандартних довжин немає, максимальна L = 13600 мм.


Геометричні характеристики Z-профіля:

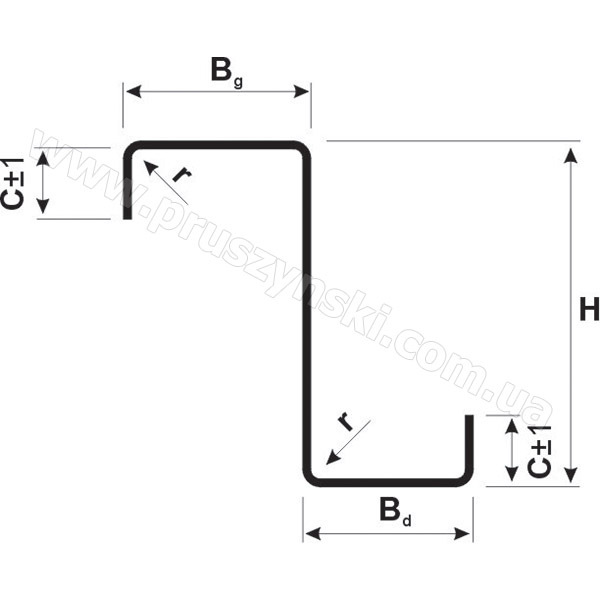

Н — висота прогону (від 100 до 400 мм з можливістю прокату з кроком 10 мм). B_d і В_q – Ширина горизонтальних широких і вузьких полиць. Стандартна ширина – 53 мм/48 мм; 68 мм/60 мм; 75 мм/65 мм; 85 мм/75 мм. С – ширина вертикальної полиці (загин) від 18 до 22 мм.

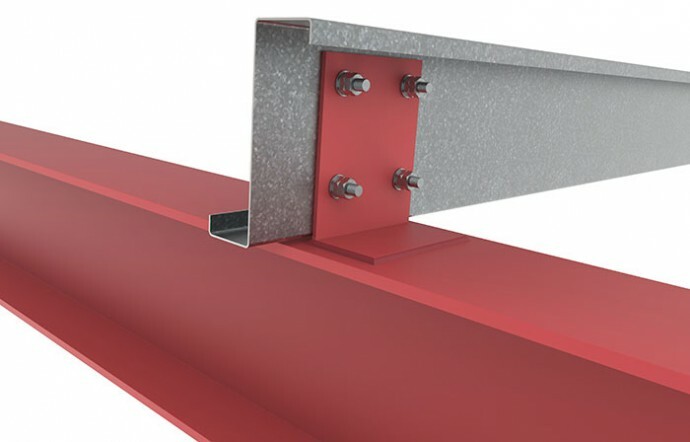

– прогони покриття для покрівель;

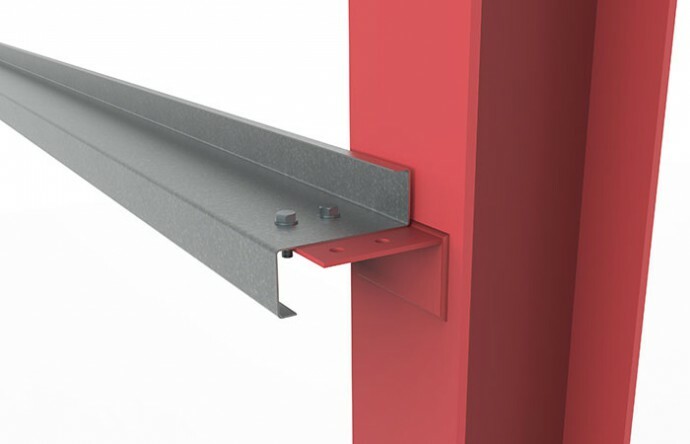

– стінові прогони;

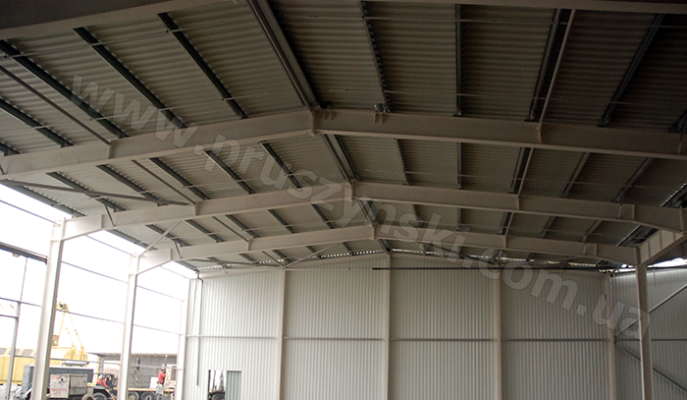

Фото 1. Застосування Z–профілю в якості прогонів покриття

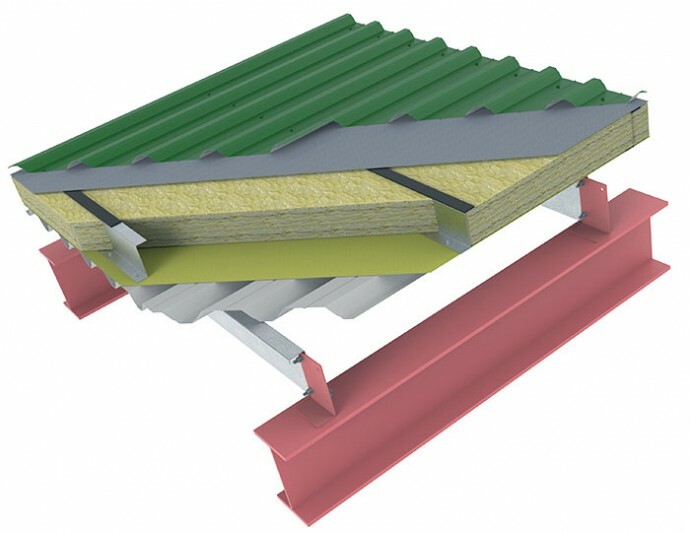

– дистанційні прогони в покрівельних набірних сендвіч-панелях;

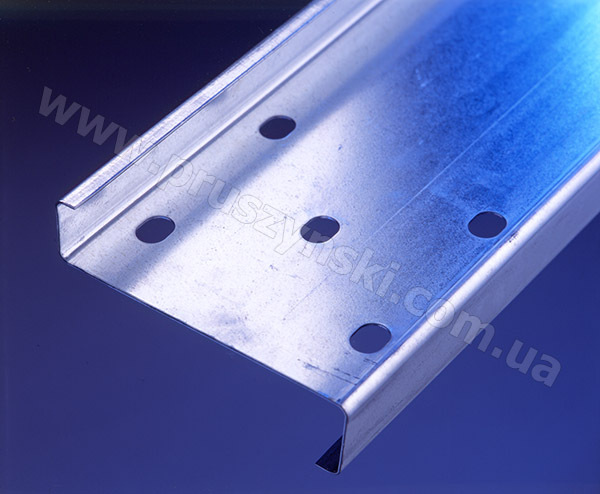

Перфорація Z-профілів під болтове з'єднання для ЛСТК

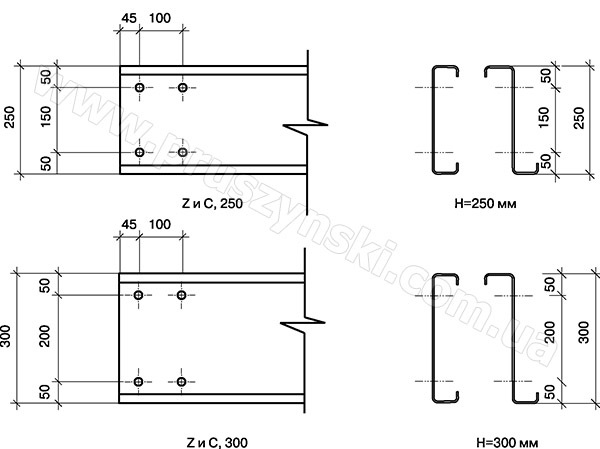

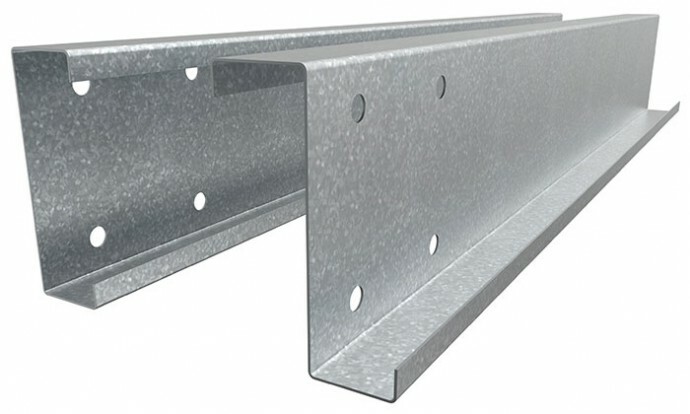

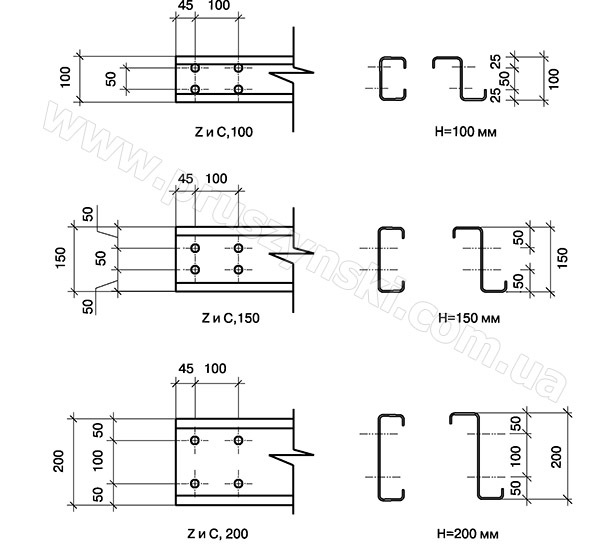

Профілі, що застосовуються в конструкціях ЛСТК, можуть мати монтажні отвори, які роблять згідно проектної документації (креслення марки КМД). Монтаж Z-профілів в конструкція ЛСТК проводять переважно за допомогою болтів. Для цього в профілях може бути зроблено три типи отворів: – Ø 14 мм; – Ø 18 мм; – Ø 19х25 мм – отвори типу «квасоля». Отвори в полках і стінці профілю роблять під час прокату штрипса. Можлива перфорація полиць В і стінки Н.

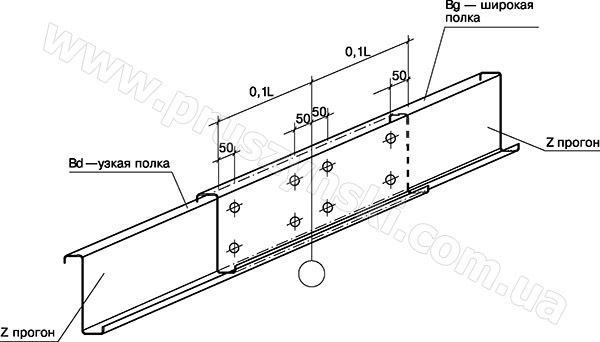

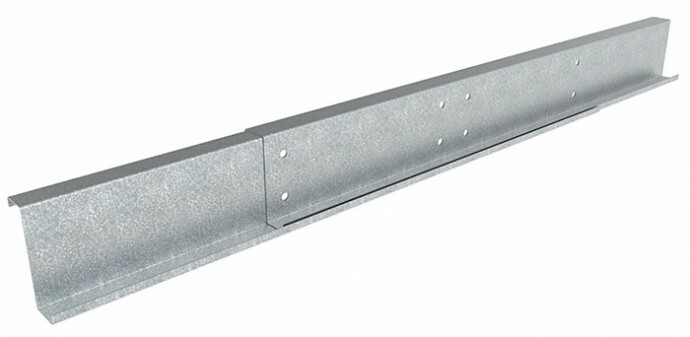

Геометрія Z-прогонів передбачає можливість вставити один прогін в іншій (за рахунок неравнополочний горизонтальних полиць), для переходу в багатопрогонових схему опріранія для збільшення несучої здатності певного перетину прогону.
