L-профіль
Фото. 6. Застосування L-профіля, опорних столиків при облицюванні фасаду

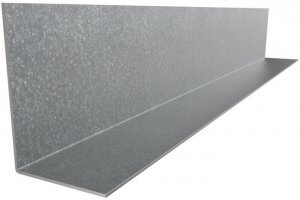

L-профіль для облицювання фасадів
Профілі типу L виготовляються з оцинкованої сталі S280 GD або S350 GD методом холодного прокату. Висока жорсткість та міцність L-профілів дозволяє широко використовувати їх при облицюванні фасадів (вентильовані фасади) з утепленням або без нього. Компанія «ПРУШИНЬСКІ" пропонує замовникам L-профілі:

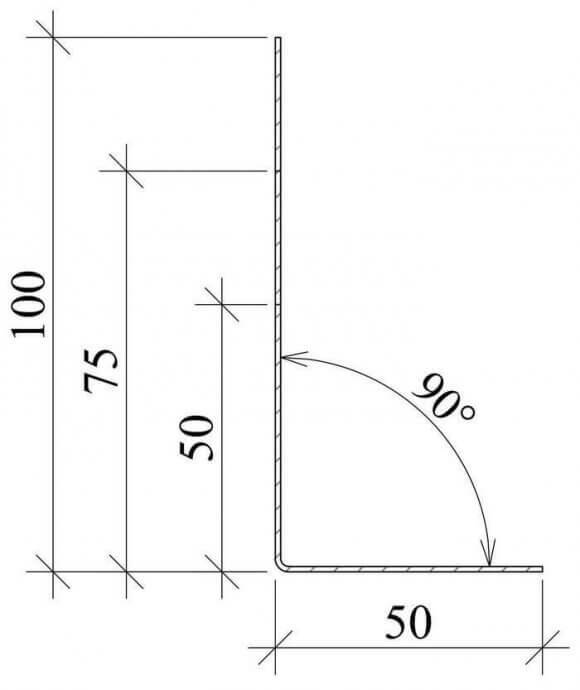

– Рівнополичні 50х50;
– Різнополичні 50х75 і 100х75.
За необхідності ми можемо провести L-прогони з нестандартними розмірами полиць. Товщина метала для прокату L-прогонів – 1мм, 1,25 мм і 1,5 мм. Довжина від 1м до 6м.
Профілі типу L виготовляються з оцинкованої сталі S280 GD або S350 GD методом холодного прокату. Висока жорсткість та міцність L-профілів дозволяє широко використовувати їх при облицюванні фасадів (вентильовані фасади) з утепленням або без нього. Компанія «ПРУШИНЬСКІ" пропонує замовникам L-профілі:
– Рівнополичні 50х50;
– Різнополичні 50х75 і 100х75.
За необхідності ми можемо провести L-прогони з нестандартними розмірами полиць. Товщина метала для прокату L-прогонів – 1мм, 1,25 мм і 1,5 мм. Довжина від 1м до 6м.
Рис. 1.
Рис. 1.2.
Основна сфера застосування L-прогонів – це конструкція навісних вентильованих фасадів, виконаних з кам'яних матеріалів.
– При обшивці фасаду профнастилом
– При обшивці фасаду профнастилом
1- металева балка
2 – Дюбель розпірний
4 – болт (М12, М16)
5 – Утеплювач
6 – Вітробар'єрна плівка
3 – L-прогон
7 – Кріплення термоізоляіі
4 – Саморізи
1 – Куток посилений перфорований
Розшифровка умовних позначень для Рис. 2: 1) Кутник посилений перфорований; 2) Дюбель розпірний; 3) L-прогон; 4) Самонарізи; 5) Утеплювач; 6) Вітробар`єрна плівка; 7) Кріплення термоізоляції; 8) Стіновий профнастил.
– При обшивці фасаду PS-панелями:
– При обшивці фасаду PS-панелями:
8 – Стіновий профнастил
9 – PS-панель
Розшифровка умовних позначень для Рис. 3: 1) Кутник посилений перфорований; 2) Дюбель; 3) L-прогон; 4) Самонарізи; 5) Утеплювач; 6) Вітробар`єрна плівка; 7) Кріплення термоізоляції; 8) Самонарізи з прессшайбою; 9) PS-панель.
– при обшивкці фасаду касетонами:
– при обшивкці фасаду касетонами:
1 – Куток посилений перфорований
2 – Дюбель
3 – L-прогон
4 – Саморізи
5 – Утеплювач
6 – Вітробар'єрна плівка
7 – Кріплення термоізоляіі
8 – Самонарізи з прессшайбою
1 – Куток посилений перфорований
2 – Дюбель розпірний
3 – L-прогон
4 – Саморізи
5 – Утеплювач
6 – Вітробар'єрна плівка
7 – Кріплення термоізоляіі
8 – Омега прогін
9 – Касетони
Розшифровка умовних позначень для Рис. 4: 1) Кутник посилений перфорований; 2) Дюбель розпірний; 3) L-прогон; 4) Самонарізи; 5) Утеплювач; 6) Вітробар`єрна плівка; 7) Кріплення термоізоляції; 8) Омега прогін; 9) Касетони.

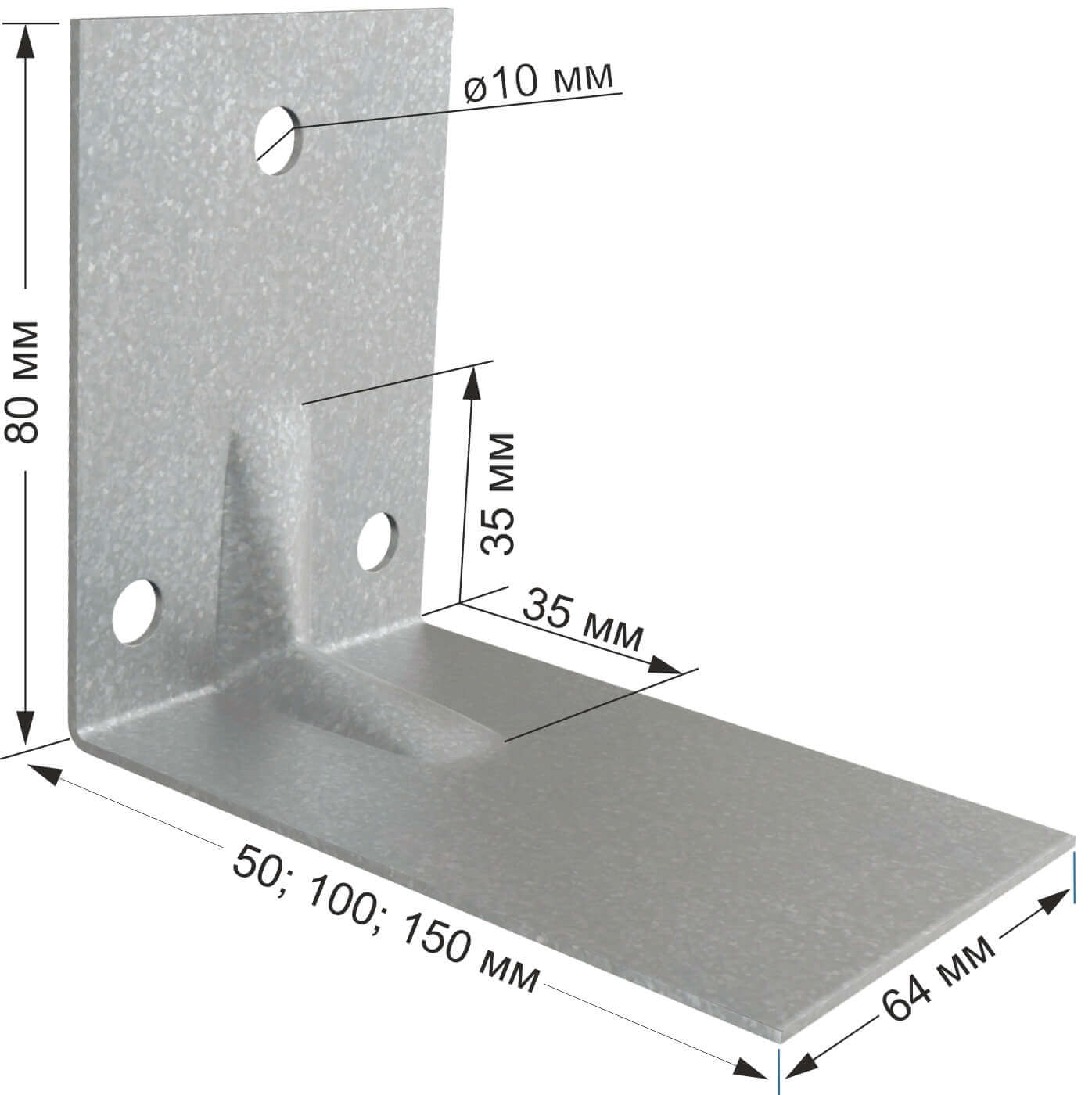

В якості опорного столика для систем вентильованих фасадів при обшивці (з утепленням або без нього) фасадів компанія «Прушиньскі» пропонує застосовувати КУТНИК ПОСИЛЕНИЙ перфорований, який виробляється нами трьох типорозмірів:
1. 50мм х 80мм; 2. 100мм х 80мм; 3. 150мм х 80мм.
В якості опорного столика для систем вентильованих фасадів при обшивці (з утепленням або без нього) фасадів компанія «Прушиньскі» пропонує застосовувати КУТНИК ПОСИЛЕНИЙ перфорований, який виробляється нами трьох типорозмірів:
1. 50мм х 80мм; 2. 100мм х 80мм; 3. 150мм х 80мм.

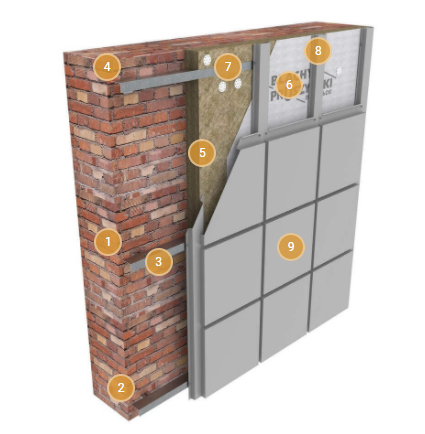

Рис. 4. Облицовка фасада кассетонами.
Для визначення необхідної товщини металу для виробництва кутників, нами були проведені розрахунки та випробування, на підставі яких ми надаємо рекомендації щодо застосування кутників посилених перфорованих в якості опорних столиків у системах обшивки фасадів.
Рис. 5.
Дані рекомендації до застосування кутників посилених перфорованих при монтажі опорних столиків з кроком по горизонталі 1200мм і по вертикалі 1200мм (сітка 1 , 2мх1, 2м).
При збільшенні зазначених розмірів сітки кутників або застосуванні більш важких навісних систем (керамограніт, Сканрок і т.д.) рекомендуємо проконсультуватися з інженерно-технічним відділом нашої компанії для вибору оптимального їхнього перерізу.
При збільшенні зазначених розмірів сітки кутників або застосуванні більш важких навісних систем (керамограніт, Сканрок і т.д.) рекомендуємо проконсультуватися з інженерно-технічним відділом нашої компанії для вибору оптимального їхнього перерізу.
| Варіанти фасадних матеріалів | Утеплення фасаду | |||
| Без утепления | 50 мм | 100 мм | 150 мм | |
| 1. Профнастил стіновий (Т6, Т8, Т10, T18U, Т20, Т35, PF25, PF35) Рис.2 | 50х80х1,0 | 50х80х1,0 | 100х80х1,25 | 150х80х1,5 |
| 2. PS-панели 155, 215, 315 (горизонтально/вертикольно) Рис.3 | 50х80х1,0 | 50х80х1,0 | 100х80х1,25 | 150х80х2 |
| 3. Касетони (К1, К2, Т1 ) Рис.4 | 50х80х1,0 | 50х80х1,0 | 150х80х1,5 | 150х80х2 |

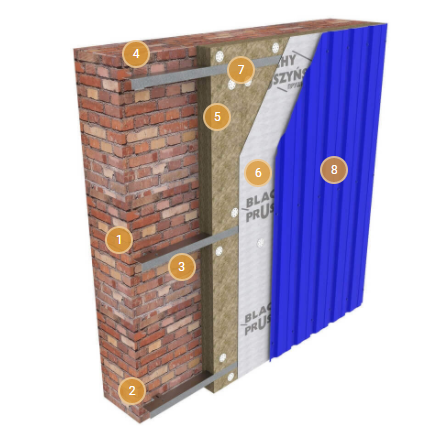

Рис. 2. Облицювання фасаду профнастилом (розташованим вертикально) з утепленням.

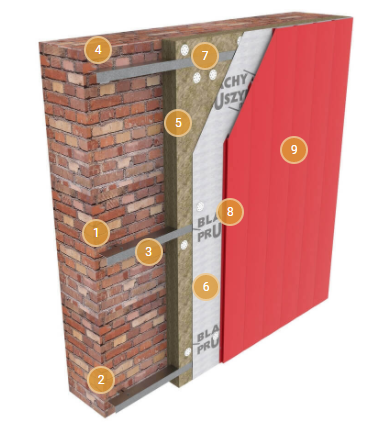

Рис. 3. Облицювання фасаду PS-панелями (розміщеними вертикально) з утепленням.
