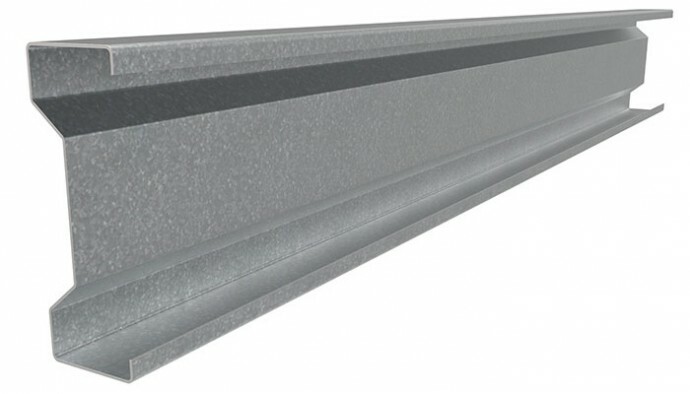

Σ-профіль в легких сталевих тонкостінних конструкціях (ЛСТК)

Σ-профіль – один з найцікавіших ЛСТК–профілів, які можуть застосовуватися в легких сталевих тонкостінних конструкціях при будівництві швидкомонтованих будівель.

Холоднокатані оцинковані Σ-прогони виготовляються з горячеоцинкованной листової сталі марка S350 GD товщиною від 1,5 мм до 3,0 мм. Стандартних довжин НІ, максимальна L = 13600mm.

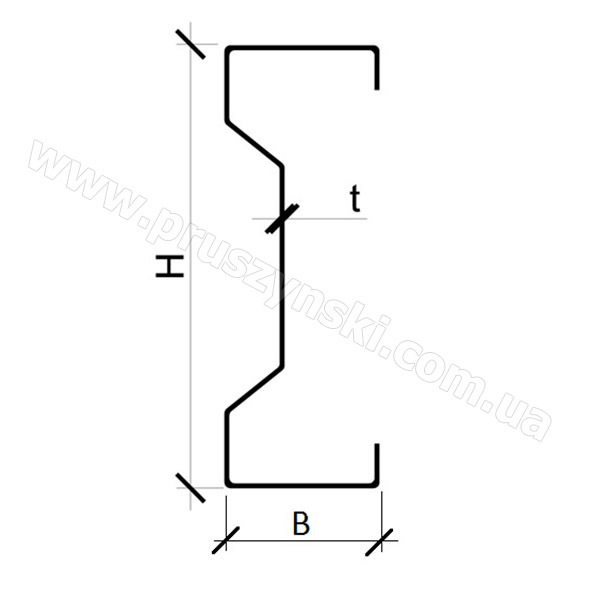

Геометричні характеристики Σ-профілю

Н – висота прогону. Від 140мм до 350мм з можливістю прокату з кроком 30мм.
«-ширина горизонтальних полиць. Стандартна ширина – 70мм.

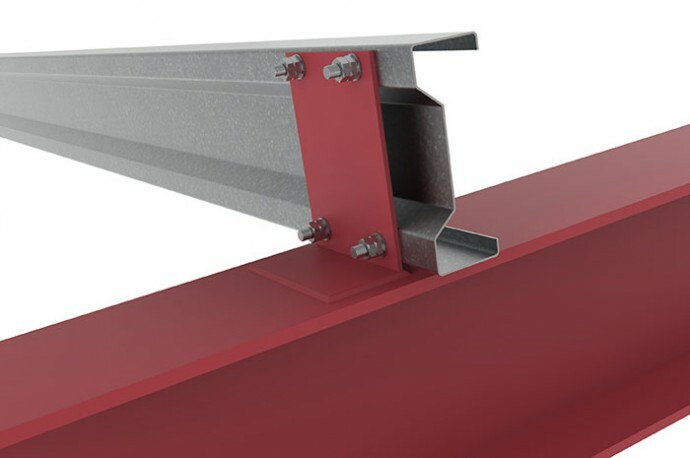

– прогони покриття для покрівель;

– стінові прогони і ригелі;

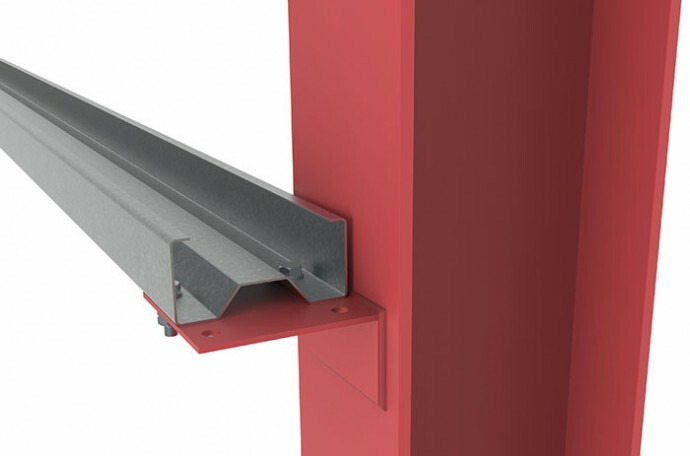

Фото 1. Застосування Z–профілю в якості прогонів покриття

– елементи каркаса БМЗ

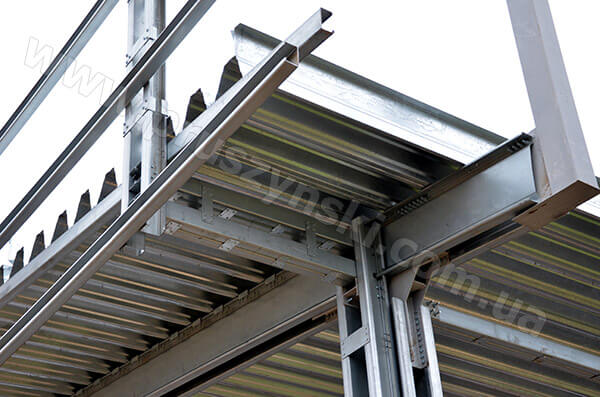

Рис. 1. Застосування Σ-профілю в елементах каркаса БМЗ (колони, балки)

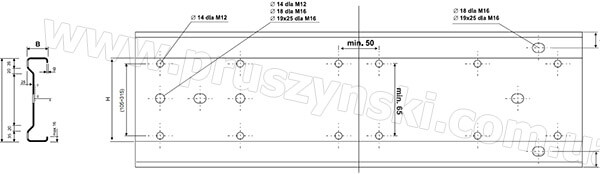

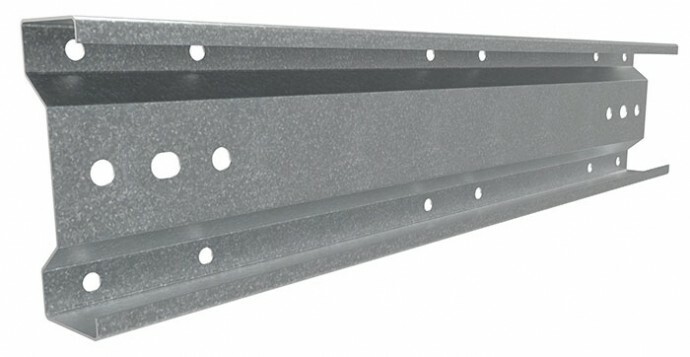

Перфорація під з'єднання під болт Σ-профілів

Профілі Σ можуть мати монтажні отвори, які роблять згідно проектної документації (креслення марки КМД).

Монтаж профілів «Σ» проводять переважно за допомогою болтів. Для цього в профілях може бути зроблено три типи отворів:

– Ø 14 мм;
– Ø 18 мм;
– Ø 19х25 мм – отвори типу «квасоля».

Отвори в полках і стінці профілю роблять під час прокату штрипса. Можлива перфорація полиць В і стінки Н.

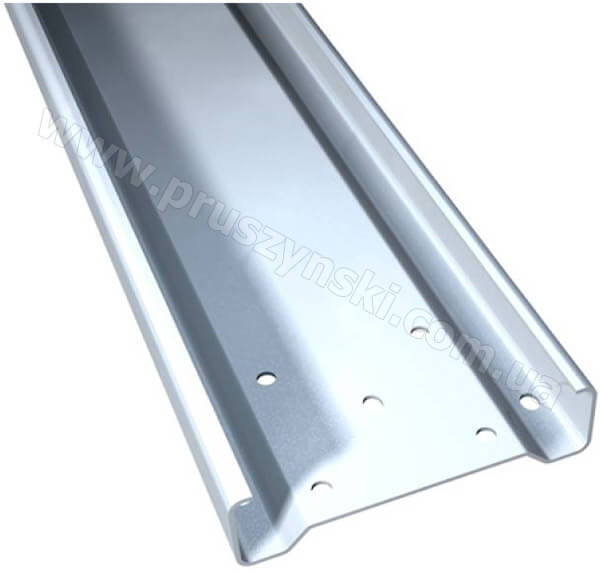

Рис 2. Приклад перфорації Ʃ-профиля

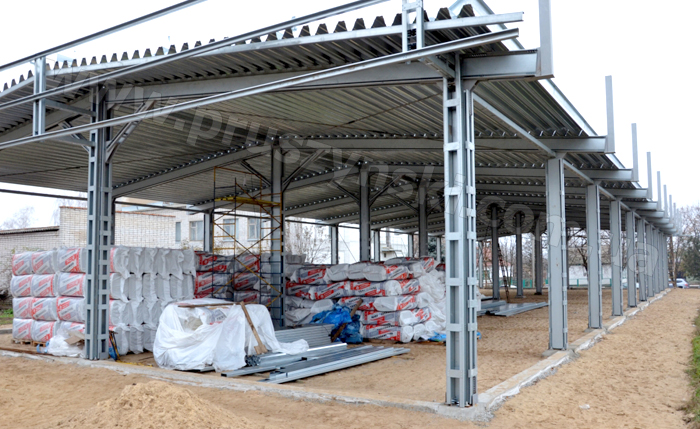

Рис 3. Каркас з легких сталевих тонкостінних Σ-профілів
