Ω-профіль
Фото. 6. Застосування L-профіля, опорних столиків при облицюванні фасаду
Ω-профіль для паркану, покрівлі та фасаду

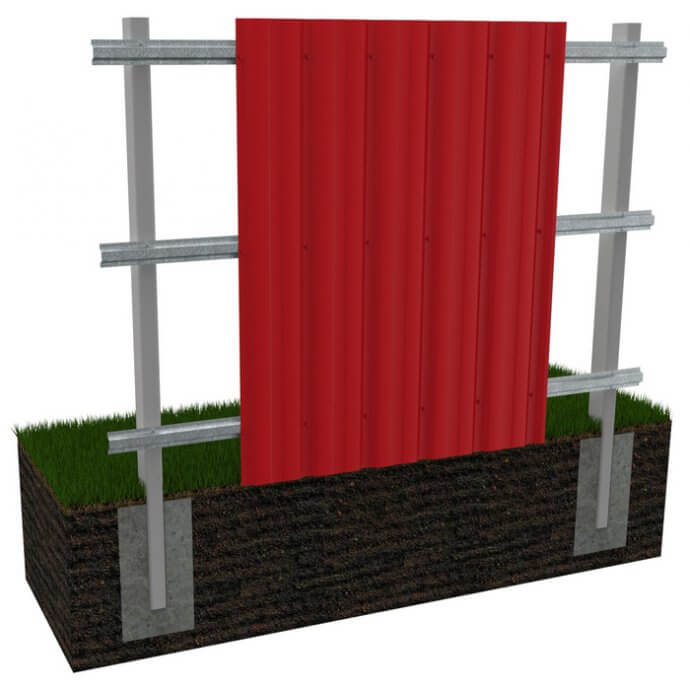

Сфера застосування омега-профілів: профілі для паркану. Для влаштування паркану з профнастилу та штахетника рекомендуємо в якості прогонів використовувати омега-профілі. Ω-профілі надають конструкції паркану достатню жорсткість, а завдяки захисному цинковому або поліестровому покриттю не потребують додаткового фарбування. При монтажі омега-профілів не потрібно проводити зварювальні роботи, отже, можна монтувати паркан навіть за відсутності електрики. Технічну інформацію з підбору типу і товщини омега-профілю, виходячи з розмірів L і B (рис.1) дивіться тут
Сфера застосування омега-профілів: профілі для паркану. Для влаштування паркану з профнастилу та штахетника рекомендуємо в якості прогонів використовувати омега-профілі. Ω-профілі надають конструкції паркану достатню жорсткість, а завдяки захисному цинковому або поліестровому покриттю не потребують додаткового фарбування. При монтажі омега-профілів не потрібно проводити зварювальні роботи, отже, можна монтувати паркан навіть за відсутності електрики. Технічну інформацію з підбору типу і товщини омега-профілю, виходячи з розмірів L і B (рис.1) дивіться тут

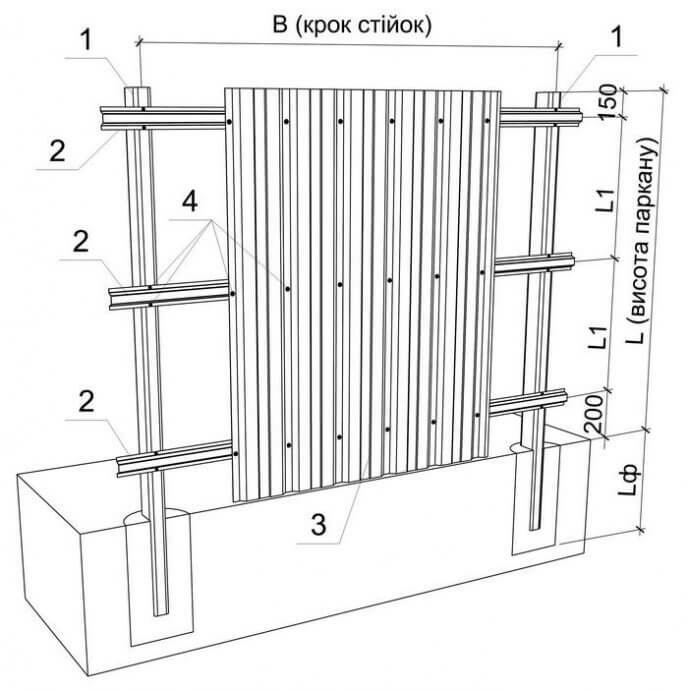

Рис. 1. Застосування Ω-профілю в якості горизонтальних направляючих для профнастилу при монтажі паркану
Розшифровка умовних позначень для рисунка 1.1 :
1) Стійка ;
2) Обрешітка Ω-профіль;
3) Профнастил
4) Саморіз по металу 5,5х25
1) Стійка ;
2) Обрешітка Ω-профіль;
3) Профнастил
4) Саморіз по металу 5,5х25
Сфера застосування:
– Прогони покриття для покрівель з профнастилів і металочерепиці при кроці опорних елементів (ферм, балок, крокв і т.д.) до 3000 мм;
– Направляючі прогони для вентильованих фасадів (при використанні PS-панелей і касетонів, а також при горизонтальному розташуванні профнастилу);
Рис. 2. Застосування Ω-профілів в якості обрешітки
1- металева балка
2 – Дюбель розпірний
4 – болт (М12, М16)
5 – Утеплювач
6 – Вітробар'єрна плівка
3 – L-прогон
7 – Кріплення термоізоляіі
4 – Саморізи
1 – Куток посилений перфорований
Розшифровка умовних позначень для рисунка 3: 1) Куток посилений перфорований; 2) Дюбель розпірний; 3) L-прогон; 4) Саморізи; 5) Утеплювач; 6) Вітробар'єрна плівка; 7) Кріплення термоізоляіі; 8) Омега профіль; 9) Касетони.
– Прогони для монтажу паркану
Профілі типу Ω виготовляються з оцинкованої сталі S280 GD або S350 GD методом холодного прокату. Висока жорсткість та міцність Ω-профілів дозволяє широко використовувати їх в монтажі різноманітних конструкцій. Компанія «ПРУШИНЬСКІ" пропонує замовникам Ω-профілі висотою 20, 32, 55 мм; товщиною 0,7 і 1 мм, довжиною від 0,5 до 6 м..
– Прогони для монтажу паркану
Профілі типу Ω виготовляються з оцинкованої сталі S280 GD або S350 GD методом холодного прокату. Висока жорсткість та міцність Ω-профілів дозволяє широко використовувати їх в монтажі різноманітних конструкцій. Компанія «ПРУШИНЬСКІ" пропонує замовникам Ω-профілі висотою 20, 32, 55 мм; товщиною 0,7 і 1 мм, довжиною від 0,5 до 6 м..
8 – Омега профіль
9 – Касетони

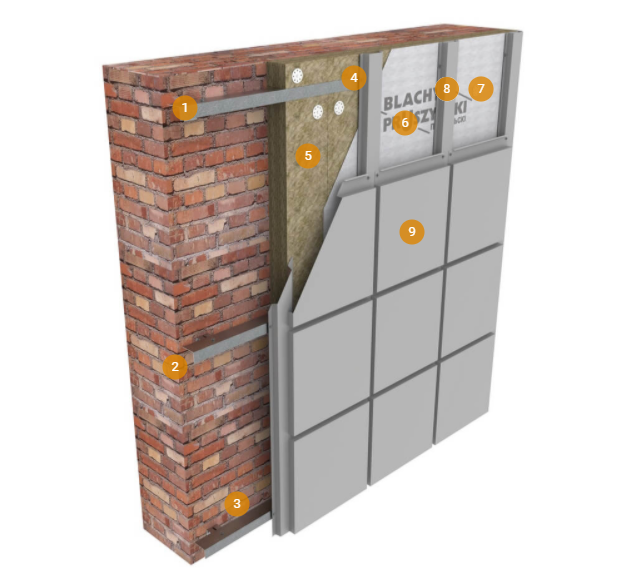

Рис. 3. Застосування Ω-профілю в якості вертикальних напрямних при монтажі касетонів.
ПЕРЕВАГИ Ω-ПРОФІЛЕЙ:
– Висока жорсткість і міцність;
– Невелика вага конструкції;
– Простота і зручність монтажу.
– Висока жорсткість і міцність;
– Невелика вага конструкції;
– Простота і зручність монтажу.
ПРОФІЛЬ Ω20
ПРОФІЛЬ Ω30
ПРОФІЛЬ Ω50
