Швидкомонтовані конструкції стін для БМЗ

Сендвіч-панель поетапної зборки із використанням стінових прогонів

В якості швидкомонтованої конструкції для стін БМЗ найчастіше використовуються збірні сендвіч-панелі на основі стінових прогонів і стінових касет, а також заводські сендвіч-панелі.

Монтаж сендвіч-панелі із використанням стінових прогонів схожий на монтаж покрівельної огороджувальної конструкції.

На опорний столик за допомогою болтового з'єднання монтується стіновий прогон (Z або C, в залежності від умов технічного проекту).

На стіновий прогон із зовнішнього боку по всій довжині проклеюється термопрокладка товщиною 3 або 5 мм і шириною 50 або 70 мм з метою усунення містка холоду.

З внутрішньої сторони стіни укладається пароізоляційна плівка, стики якої повинні бути проклеєні між собою спеціальною клейкою стрічкою.

Пароізоляційна плівка фіксується внутрішнім профільованим листом.

На стінові прогони укладається утеплювач, котрий із зовнішнього боку закривається паропропускною плівкою (вітроізоляцією).

Необхідно враховувати те, що в стіновий сендвіч-панелі поетапної зборки, Z-прогон повинен знаходитись у тілі утеплювача (тобто не повинен знаходитись у холодній зоні навіть частково, крім вертикальної полиці, до якої кріпиться профнастил через термопрокладку).

1- металева балка

2 – стіновий профнастил внутрішній (Т6, Т8, Т14, Т18, Т18U);

4 – болт (М12, М16)

5 – плівка паропропускна або вітроізоляція (супердифузійна мембрана);

6 – опорний столик;

8 – стіновий прогон (Z або З t = 1,0-2,5 мм);

3 – термопрокладка (3х50, 5х50, 3х70, 5х70);

7 – саморізи;

11 – колона;

10 – болт М12;

12 – планка (кутник зовнішній)

9 – утеплювач;

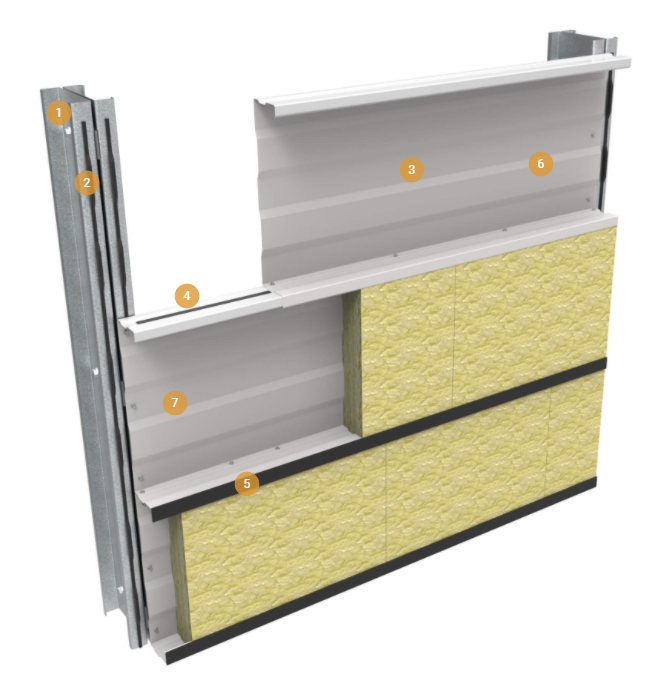

Рис. 1

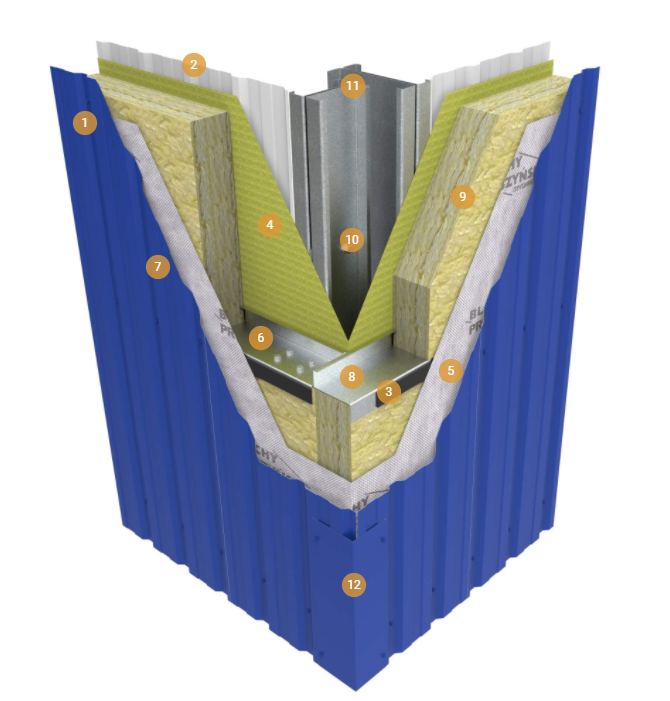

Розшифровка умовних позначень для рис. 1:

1 – фасадний профнастил (Т6, Т8, Т14, Т18, Т18U, Т20, Т35E, Т35ЕL);
2 – стіновий профнастил внутрішній (Т6, Т8, Т14, Т18, Т18U);
3 – термопрокладка (3х50, 5х50, 3х70, 5х70);
4 – пароізоляційна плівка;
5 – плівка паропропускна або вітроізоляція (супердифузійна мембрана);
6 – опорний столик;
7 – саморізи;
8 – стіновий прогон (Z або З t = 1,0-2,5 мм);
9 – утеплювач;
10 – болт М12;
11 – колона;
12 – планка (кутник зовнішній)

4 – пароізоляційна плівка;

1 – фасадний профнастил (Т6, Т8, Т14, Т18, Т18U, Т20, Т35E, Т35ЕL);

Тому компанія «ПРУШИНЬСКІ» рекомендує використовувати для вітроізоляції супердифузійну мембрану, яка виконує роль паропропускної плівки в умовах щільного прилягання до утеплювача.

Супердифузійна мембрана фіксується фасадним профнастилом.

Під час монтажу нижнього стінового прогону необхідно враховувати, що між цоколем і С-прогоном обов'язково потрібно укласти утеплювач або водонепроникну поліуретанову прокладку.

Сендвіч-панель поетапної зборки із використанням внутрішніх стінових касет

Касети монтуються до металевих або залізобетонних колон:

1) монтаж розпочинається з наклеювання двох демпфирующих прокладок шириною 70 мм і товщиною 3 мм;

2) касета кріиться до колон; кількість кріплень касети до колони залежить від розрахунків, однак рекомендується кріпити в кожній хвилі, яка прилягає до колони (тобто використовувати 4-и самонарізи (4-е точки кріплення) з кожного боку касети);

3) між касетами по горизонталі наклеюється ущільнювач для внутрішніх касет шириною 20 мм і товщиною 5 мм;

4) касети між собою кріпляться саморізами через кожних 600 мм;

5) для зняття містка холоду між касетою і фасадним покриттям на зовнішнє ребро касети наклеюється термопрокладка шириною 50 мм і товщиною 3-8 мм;

6) в касету вкладається утеплювач об'ємною вагою не менше 30 кг/м3 (показник для мінеральної (кам'яної) вати. Можливо також використання відповідних скловатних утеплювачів). Утеплювач повинен або точно повторювати розміри касети (для мінеральних плит з об'ємною вагою 50-70 кг / м ³ ) або мати ширину 610 мм (для касети шириною 600 мм і мінеральних плит з об'ємною вагою 30-45 кг / м ³ );

7) утеплювач закривається вітрозахисною плівкою; можливо також використовувати утеплювач із захисним шаром зі скловолокна;

8) фасадне покриття (профнастил, фасадні панелі, касетони та ін) кріпиться до касет саморізами;

9 ) монтуються усі необхідні добірні елементи (обробки, куточки тощо).

1- металева балка

2 – ущільнювач вертикальний;

4 – болт (М12, М16)

5 – термопрокладка (5х50);

6 – саморізи;

3 – стінова касета;

7 – кріплення касети до несучої конструкції (саморіз, цвях до монтажного пістолета)

Рис. 2

Розшифровка умовних позначень для рис. 2:

1 – колона ;
2 – ущільнювач вертикальний;
3 – стінова касета;
4 – ущільнювач для стінових касет (20х5);
5 – термопрокладка (5х50);
6 – саморізи;
7 – кріплення касети до несучої конструкції (саморіз, цвях до монтажного пістолета)

4 – ущільнювач для стінових касет (20х5);

1 – колона ;

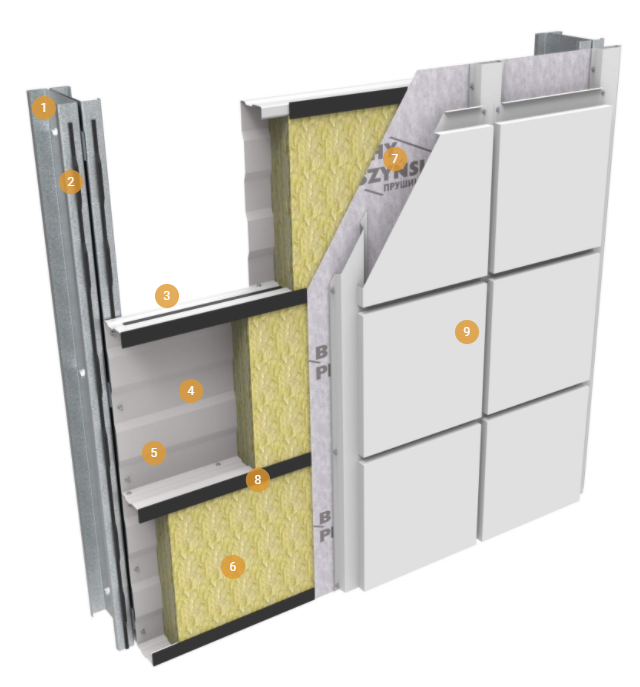

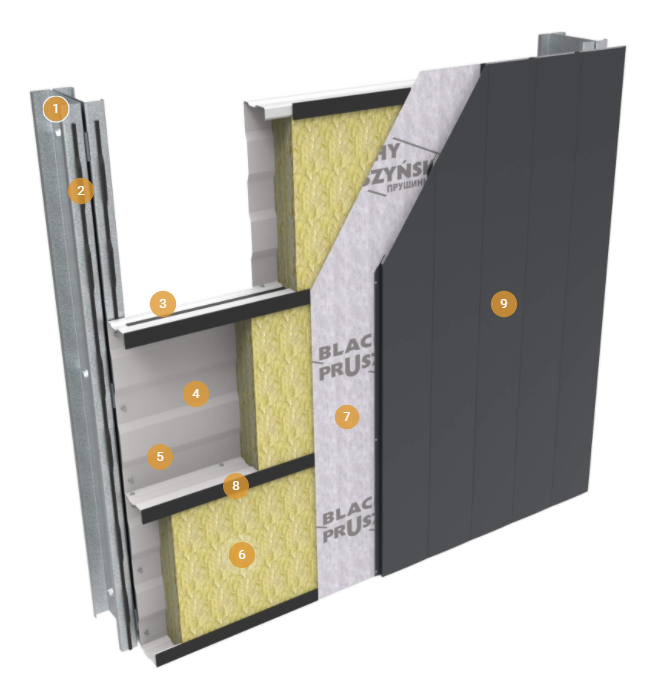

Облицювання седнвіч-панелі касетонами

1- металева балка

2 – ущільнювач вертикальний;

4 – болт (М12, М16)

5 – саморізи;

6 – утеплювач;

3 – ущільнювач для стінових касет (20х5);

7 – вітробар'єр;

4 – стінова касета;

1 – колона ;

8 – термопрокладка (5х50);

9 – касетон К-1;

Облицювання седнвіч-панелі касетонами

1- металева балка

2 – ущільнювач вертикальний;

4 – болт (М12, М16)

5 – саморізи;

6 – утеплювач;

3 – ущільнювач для стінових касет (20х5);

7 – вітробар'єр;

4 – стінова касета;

1 – колона ;

8 – термопрокладка (5х50);

9 – PS-панелі;

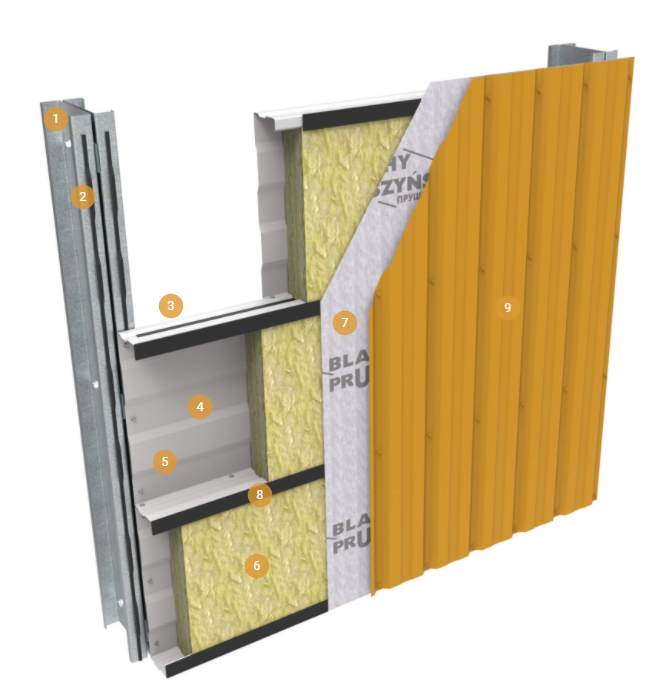

Облицювання сендвіч-панелі профнастилом

1- металева балка

2 – ущільнювач вертикальний;

4 – болт (М12, М16)

5 – саморізи;

6 – утеплювач;

3 – ущільнювач для стінових касет (20х5);

7 – вітробар'єр;

4 – стінова касета;

1 – колона ;

8 – термопрокладка (5х50);

9 – Профнастил;
