Покрівельні огороджувальні конструкції


Швидкомонтовані конструкції покрівлі для БМЗ

У будівництві швидкомонтованих будівель в якості несучих конструкцій покрівлі використовуються металеві опори (балки, ферми, рами). Компанією «ПРУШИНЬСКІ» напрацьовані рішення покрівлі для таких видів несучих конструкцій.

Покрівельні огороджувальні конструкції БМЗ являють собою тришаровий «пиріг», який складається з несучого профільованого листа, утеплювача і зовнішнього покриття. Несучий профнастил кріпиться до елементів каркаса БМЗ (покрівельних прогонів або безпосередньо до ферм). На нижній профільний лист укладається негорючий скловолоконний або мінераловатний утеплювач щільністю до 180 кг/м3 або м'який із застосуванням проміжних прогонів щільністю до 35 кг/м3. Після чого монтується зовнішній елемент покрівельної набірної сендвіч-панелі — верхній профнастил або рулонний гідроізоляційний матеріал. Більш детальна інформація подана нижче.

Конструкція покрівлі БМЗ з використанням прогонів
"Жостка" покрівля


Одне з найбільш ефективних рішень – використання по легких сталевих металоконструкціях БМЗ (металевих балок або ферм) оцинкованих холоднокатаних ЛСТК-профілів типу "Z" в якості покрівельних прогонів (див. рис. поз. 3).
1- металева балка
Конструкція покрівлі БМЗ з використанням прогонів "Жостка" покрівля
2 – кутник опорний
4 – болт (М12, М16)
5 – несучий профлист (Т40,Т50,Т60,Т92)
6 – пароізоляційна плівка
8 – проміжний (дистанційний) Z-прогон (t=1,0; 1,25; 1,5 мм)
3 – несучий Z-прогон (t=1.5; 2.0; 2.5; 3.0 мм)
7 – саморізи (5,5х25; 5,5х32)
11 – утеплювач
10 – термопрокладка (3х50; 5х50; 3х70; 5х70)
14 – ущільнювач металопрофілю коньковий
13 – покрівельний профнастил (Т20, Т35, Т40, Т50)
12 – супердифузійна мембрана
9 – саморізи (4,8х25; 5,5х25)
Рис. 1
Розшифровка умовних позначень для рис. 1:
1- металева балка
2 – кутник опорний
3 – несучий Z-прогон (t=1.5; 2.0; 2.5; 3.0 мм)
4 – болт (М12, М16)
5 – несучий профлист (Т40,Т50,Т60,Т92)
6 – пароізоляційна плівка
7 – саморізи (5,5х25; 5,5х32)
8 – проміжний (дистанційний) Z-прогон (t=1,0; 1,25; 1,5 мм)
9 – саморізи (4,8х25; 5,5х25)
10 – термопрокладка (3х50; 5х50; 3х70; 5х70)
11 – утеплювач
12 – супердифузійна мембрана
13 – покрівельний профнастил (Т20, Т35, Т40, Т50)
14 – ущільнювач металопрофілю коньковий
15 – планка конькова
До каркасу БМЗ профілі кріпляться за допомогою гнутих кутників або кутників з гарячекатаної сталі (поз. 2) і болтового з'єднання (поз. 4).

Тип ЛСТК-профілів (Z або C), їхня висота і товщина, а також крок визначаються проектом або за допомогою каталогу "Таблиці навантажень Z i C профілів", розробленого фахівцями компанії «ПРУШИНЬСКІ». У ньому наведено таблиці навантажень для різних схем використання профілів (одно-, дво- або багатопролітні схеми опирання) і детально описані методи підбору оптимальних варіантів використання прогонів.

До оцинкованих профілів кріпиться саморізами по металу в кожну хвилю (поз. 7) профільований лист Т40-Т57 (поз. 5) широкими полицями догори (для утепленої покрівлі), або широкими донизу (для холодної). Висота профільованого листа підбирається в залежності від заданих проектом навантажень та кроку прогонів.

Конструкція покрівлі БМЗ з використанням прогонів "Жостка" покрівля
1 – несучий Z-прогон (t = 1,5; 2,0; 2,5; 3,0 мм);
2 – несучий профнастил (Т40, Т50, Т57, Т60, Т92);
3 – пароізоляційна плівка;
4 – утеплювач;
6 – супердифузійна мембрана;
7 – саморізи (5,5х25; 5,5х32);
10 – EPDM 3х10
9 – покрівельний профнастил (Т20, Т35, Т40, Т50, Т57);
8 – термопрокладка (3х50, 5х50, 3х70, 5х70);
Рис. 2
На профільований лист укладається пароізоляційна плівка (поз. 6), стики якої необхідно проклеїти спеціальною клейкою стрічкою.

Після цього перпендикулярно скату монтуються дистанційні (проміжні) Z-профілі товщиною t = 1,0; 1,25; 1,5 мм (поз. 8), в залежності від їхнього кроку і типу покрівельного (верхнього) профільованого листа.

Дистанційний Z-профіль монтується до несучого (нижнього) листа саморізами в кожну хвилю (поз. 9). По всій довжині дистанційного Z-профілю проклеюється термопрокладка товщиною 3 або 5 мм і шириною 50 або 70 мм (поз.10) для усунення містка холоду.

Після цього укладають утеплювач (поз. 11), по поверхні якого, паралельно лінії карниза, монтують супердифузійну мембрану (поз. 12) з напуском, ширина якої вказана на рулоні.

Тип покрівельного профільованого листа (поз. 13) вибирається в залежності від заданих в технічному проекті навантажень на покрівлю і від кроку дистанційних прогонів.

Монтується покрівельний лист за допомогою саморізів по металу в кожну хвилю (поз. 14). Уздовж поздовжнього стику листів необхідно проклеїти клейкий ущільнювач товщиною 3 мм і шириною 10 мм (3х10) та скріпити листи між собою по стику саморізами через кожні 300-500 мм в залежності від товщини профнастилу.

4 – болт (М12, М16)
15 – планка конькова
15 – планка конькова
5 – проміжний (дистанційний) Z-прогон (t = 1,0; 1,25; 1,5 мм);
Розшифровка умовних позначень для рис. 2:
1 – несучий Z-прогон (t = 1,5; 2,0; 2,5; 3,0 мм);
2 – несучий профнастил (Т40, Т50, Т57, Т60, Т92);
3 – пароізоляційна плівка;
4 – утеплювач;
5 – проміжний (дистанційний) Z-прогон (t = 1,0; 1,25; 1,5 мм);
6 – супердифузійна мембрана;
7 – саморізи (5,5х25; 5,5х32);
8 – термопрокладка (3х50, 5х50, 3х70, 5х70);
9 – покрівельний профнастил (Т20, Т35, Т40, Т50, Т57);
10 – EPDM 3х10

М'яка покрівля БМЗ


Цей вид покрівлі монтується так, як і "жорстка" покрівля до позиції, коли укладається утеплювач. При цьому проміжні (дистанційні) Z-прогони не використовуються.

Безпосередньо на утеплювач монтується гідроізоляція, а на неї – шар EPDM-мембрани.

1- металева балка
2 – кутник опорний;

4 – болт (М12, М16)
5 – несучий профнастил (Т40, Т50, Т57, Т60, Т92);

6 – пароізоляційна плівка;

8 – EPDM-мембрана
3 – несучий Z-прогон (t = 1,5; 2,0; 2,5; 3,0 мм);

7 – утеплювач;

Рис. 3
Розшифровка умовних позначень для рис. 3:
1 – металева балка;
2 – кутник опорний;
3 – несучий Z-прогон (t = 1,5; 2,0; 2,5; 3,0 мм);
4 – болт М12, М16;
5 – несучий профнастил (Т40, Т50, Т57, Т60, Т92);
6 – пароізоляційна плівка;
7 – утеплювач;
8 – EPDM-мембрана
4 – болт М12, М16;

1 – металева балка;

М'яка покрівля БМЗ

Беспрогонна система покрівельного огородження БМЗ


Іншим варіантом вирішення покрівельної огороджувальної конструкції є використання конструкційного метал л опрофіля Т92, Т135, Т150, Т160.

Конструкційний металопрофіль – це окрема група профілів. Застосування цих матеріалів значно спрощує конструкції покрівель і перекриттів, скорочує час будівництва, а також зменшує витрати на монтаж. Конструкційні профілі застосовуються, головним чином, для вирішення системних завдань згідно затверджених технічним документам.

Висока несуча здатність конструкційного металопрофілю дозволяє перекривати прольоти значної довжини і дає можливість відмовитися від використання несучих покрівельних прогонів.

Ефективним використанням конструкційного металопрофілю є його застосування в якості незнімної опалубки для монолітного залізобетонного перекриття.

1- металева балка
4 – болт (М12, М16)

1- металева балка
2 – покрівельний профнастил (Т18, Т20, Т35, Т40, Т50, Т57);

4 – болт (М12, М16)
5 – пароізоляція;

6 – супердифузійна мембрана;

8 – несучий елемент;

3 – проміжний (дистанційний) Z-прогон (t = 1,0; 1,25; 1,5 мм);

7 – саморізи (5,5х25);

10 – опорний столик
9 – конструкційний (несучий) Z-прогон;

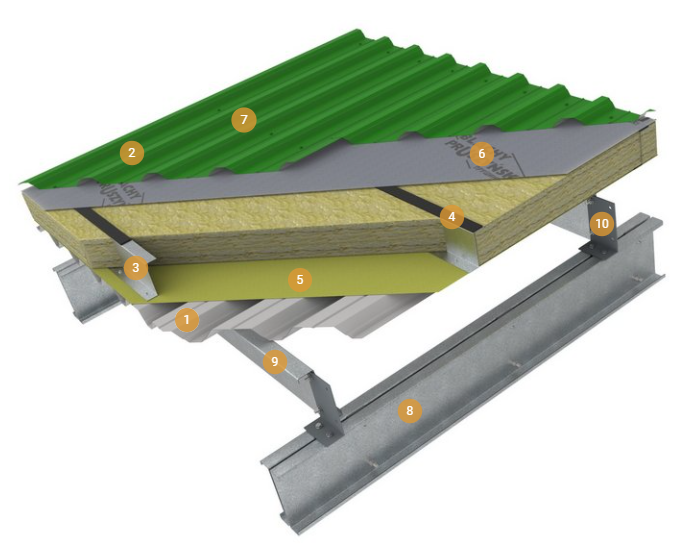

Рис. 4 Продольное расположение конструкционного металлопрофиля
Розшифровка умовних позначень для рис. 4:
1 – несучий профнастил (Т92, Т128, Т135, Т150, Т160);
2 – покрівельний профнастил (Т18, Т20, Т35, Т40, Т50, Т57);
3 – проміжний (дистанційний) Z-прогон (t = 1,0; 1,25; 1,5 мм);
4 – термопрокладка (3х50, 5х50, 3х70, 5х70);
5 – пароізоляція;
6 – супердифузійна мембрана;
7 – саморізи (5,5х25);
8 – несучий елемент;
9 – конструкційний (несучий) Z-прогон;
10 – опорний столик
1 – несучий профнастил (Т92, Т128, Т135, Т150, Т160);
2 – покрівельний профнастил (Т20, Т35, Т40, Т50, Т57);

3 – проміжний (дистанційний) Z-прогон (t = 1,0; 1,25; 1,5 мм);

4 – термопрокладка (3х50, 5х50, 3х70, 5х70);

6 – супердифузійна мембрана;
7 – саморізи (5,5х25);
8 – несучий елемент;
Розшифровка умовних позначень для рис. 5:

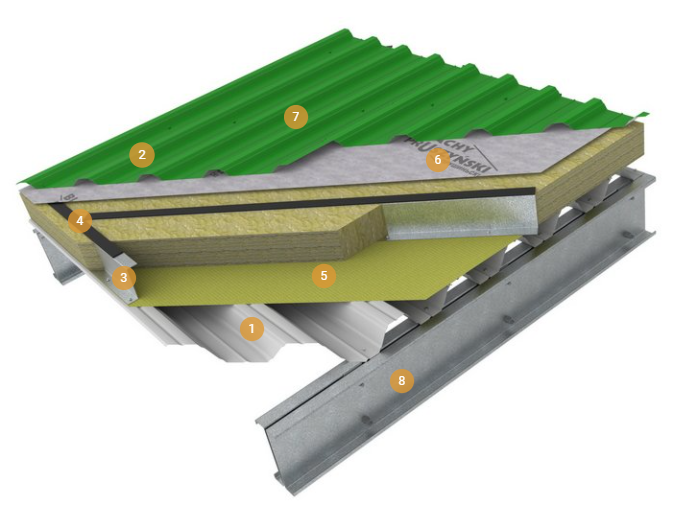

Рис. 5 Поперечное расположение конструкционного металлопрофиля
1 – несучий профнастил (Т92, Т128, Т135, Т150, Т160);
2 – покрівельний профнастил (Т20, Т35, Т40, Т50, Т57);
3 – проміжний (дистанційний) Z-прогон (t = 1,0; 1,25; 1,5 мм);
4 – термопрокладка (3х50, 5х50, 3х70, 5х70);
5 – пароізоляція;
6 – супердифузійна мембрана;
7 – саморізи (5,5х25);
8 – несучий елемент;
4 – термопрокладка (3х50, 5х50, 3х70, 5х70);

1 – несучий профнастил (Т92, Т128, Т135, Т150, Т160);

5 – пароізоляція;

Застосування конструкційного металопрофілю («жорстка» покрівля)


Застосування конструкційного металопрофілю («жорстка» покрівля)
Застосування конструкційного металопрофілю («жорстка» покрівля)

Застосування конструкційного металопрофілю (м'яка покрівля)


1- металева балка
2 – несучий елемент;
4 – болт (М12, М16)
5 – EPDM-мембрана
3 – пароізоляція;

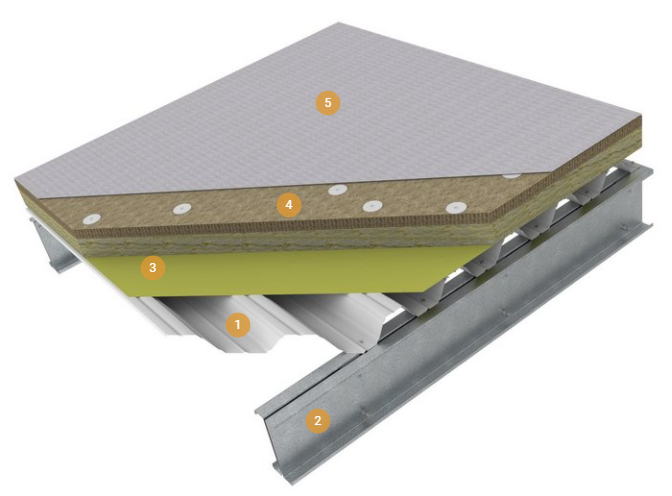

Рис. 6
Розшифровка умовних позначень для рис. 6:
1 – несучий профнастил (Т92, Т128, Т135, Т150, Т160);
2 – несучий елемент;
3 – пароізоляція;
4 – утеплювач;
5 – EPDM-мембрана
4 – утеплювач;
1 – несучий профнастил (Т92, Т128, Т135, Т150, Т160);
Застосування конструкційного металопрофілю (м'яка покрівля)
